    分布式电源

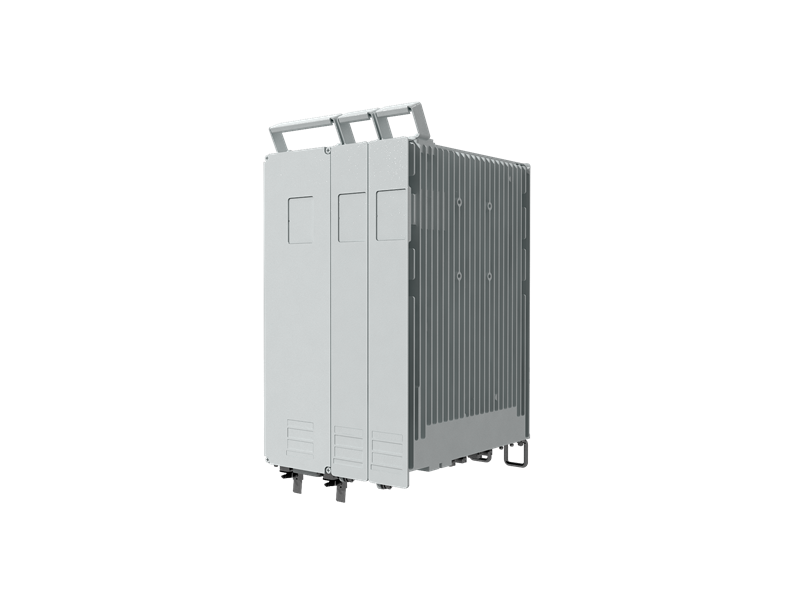

    分布式电源是华为专为末端站点设计的新一代分布式供备电解决方案,主要应用于Easy Macro、SmallCell、室分RRU、室外RRU交直流供备电场景。支持抱杆、挂墙、上塔安装,与Blade RRU/BBU拼装,可与华为主设备共网管,具有易安装、易扩展、免日常维护等特点。


    分布式电源系统由三个模块单元组成,可灵活配置:


    DC单元:交流/HVDC输入转换成-48Vdc输出

    AC单元:实现恒定220Vac输出,及一路直流接口,可兼电池接入、负载输出

    电池单元:为交直流场景提供可靠备电



    关键特性
    快速部署、简单运维的可靠供备电电源



    快速部署:单人10分钟快速建站,柔性设计,电源单元和电池单元支持模块化扩容,支持多能源输入,交流、HVDC输入;

    简单运维:近端手机APP,免上塔维护,支持智能网管,支持带内/外传输,无风扇自然散热,3-5年免日常维护;

    可靠供备电:IP65防护等级,宽温度运行范围-40℃ ~ +55℃,高性能铁锂电池。


     技术规格

    参数
    DPU30D
    DPU10A
    DBU20B
    系统尺寸(宽 × 深 × 高)
    300mm×50mm×400mm

    300mm×50mm×400mm 300mm×120mm×400mm
    重量
    7kg
    7kg
    18kg
    防护等级 IP65
    安装模式 挂墙、抱杆、角钢塔安装
    工作温度  −40℃ ~ 55℃
    散热模式 自然散热
    海拔高度 -60 ~ 4000m(2000~4000m海拔每升高200m,最高工作温度降低1℃)
    输入制式
    AC: 85 ~ 300VAC,额定220VAC
    HVDC:85~ 400VDC
    AC: 85 ~ 300V
     −48VDC
    输入频率 45Hz ~ 65Hz 45Hz ~ 65Hz NA
    交流输入配电
    1×220V/15A
    1×220V/15A
    NA
    交流防雷 差模:10KA  共模:20KA 差模:10KA  共模:20KA NA
    输出电压范围
    48V
    220V
    NA
    额定功率
    1500W 1500W NA
    直流输出
    • 负载支路:3×30A(熔丝)
    • 电池支路:1×40A(熔丝)
    • 负载支路:3×15A
    • 电池支路:1×40A(熔丝)
    • 电池支路:2×30A(熔丝)
    直流防雷 差模:10kA  共模:20kA 差模:10kA  共模:20kA 差模:10kA  共模:20kA
    整流模块效率 ≥96%  ≥98% NA
    接口定义 1×DB9端口(CAN)
    1×DB15端口(CAN+4×DO+RS485)
    1×DB9端口(CAN)
    1×DB15端口(CAN+4×DO+RS485)
    2×DB9端口(CAN)
